光伏發電中防孤島裝置：保護與測控的實用設計

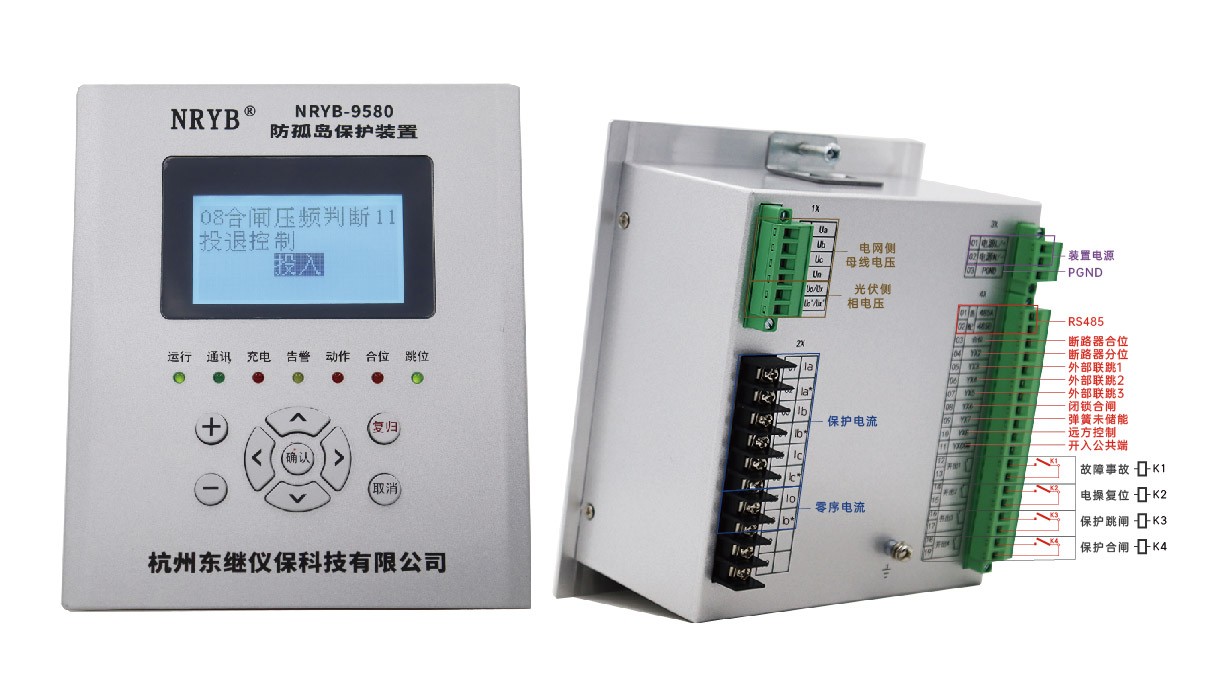

杭州東繼儀保NRYB-9580Ⅳ 低壓防孤島裝置作為 380V 分布式發電的關鍵設備，其保護與測控功能滿足并網安全需求，設計上兼顧全面性與實用性。

保護功能覆蓋電網常見異常場景，核心的防孤島保護通過多重判據監測電網狀態，避免斷電后形成危險孤島。電流保護體系包含速斷、兩段定時限過流及反時限過流保護，速斷保護在 1.5 倍整定電流下動作時間≤50ms，能快速處置短路故障；反時限特性可根據故障電流大小自動調整動作時間，適配不同過載情況。電壓與頻率保護均設兩段定值，過壓、低壓保護分別監測電壓超限狀態，過頻、低頻保護則精準捕捉頻率波動，確保參數異常時及時響應。此外，逆功率、系統失電、電壓畸變等保護功能，以及 CT、PT 斷線告警，構成了多層安全防線。

測控功能側重?cái)?shù)據精準與事件追溯。裝置實時監測三相電壓、電流、功率等核心參數，還支持電流電壓奇次諧波監視，為電能質量判斷提供依據。面板指示燈直觀顯示運行狀態，后臺可追溯參數變化曲線，且能循環存儲 64 次各類事件記錄，包括保護動作類型、故障值及動作時間等關鍵信息，便于后續故障排查。其測量精度也有保障，電流電壓誤差不超過 ±3%，頻率測量誤差≤±0.02Hz。

杭州東繼儀保NRYB-9580Ⅳ 低壓防孤島裝置功能貼合分布式電源并網規范，無冗余設計，是保障系統安全運行的可靠設備。
