藏在電網里的 “電能醫生”：電能質量監測裝置的硬核實力

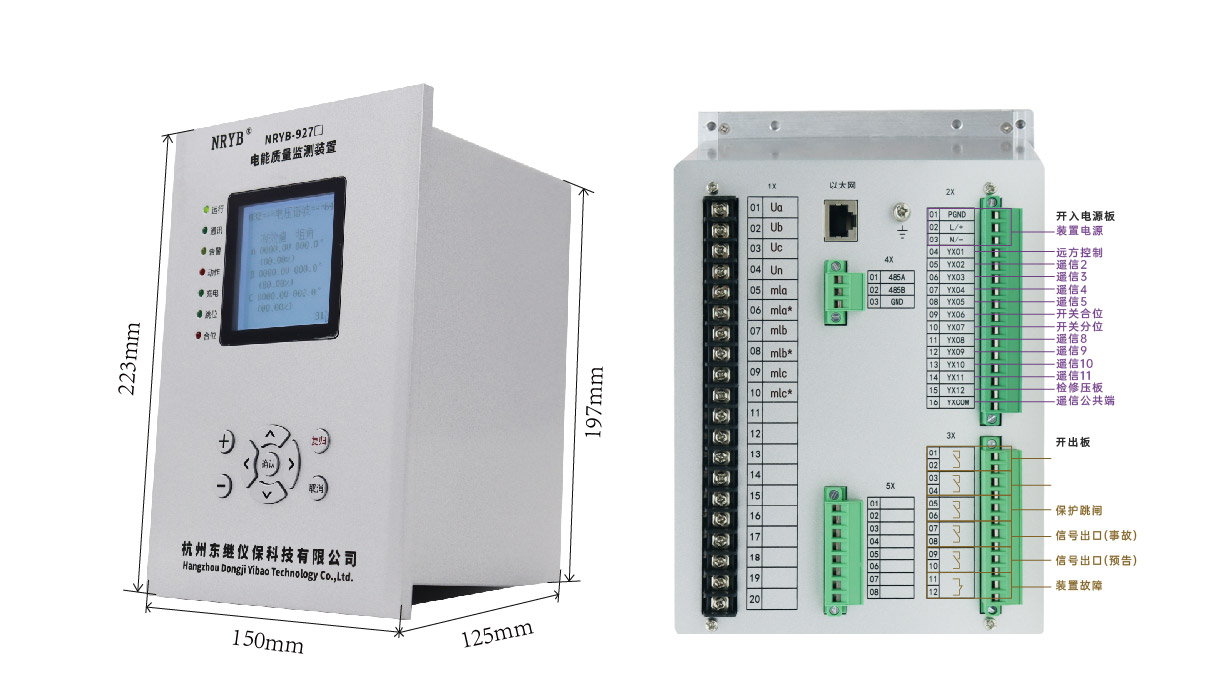

在工業生產與日常生活中，電網就像 “能源血管”，可非線性負載、沖擊性負荷常會給它帶來 “健康隱患”—— 諧波污染、電壓波動、三相不平衡等問題，不僅影響設備安全，還會干擾電網經濟運行。而 杭州東繼儀保NRYB-927 (V 型) 電能質量監測裝置，就像一位精準的 “電能醫生”，默默守護著電網的穩定。

該裝置具備全面的基本監測指標，能測量監視頻率、三相基波電壓、電流有效值，以及基波有功功率、無功功率、功率因數、相位等參數；實現四象限電度計量；監測電壓偏差、頻率偏差；分析零序電壓、正序電壓、負序電壓及對應的不平衡度，還有零序電流、正序電流、負序電流及對應的不平衡度；同時可監測電壓與電流的總諧波畸變率，以及 2-51 次電流、電壓諧波含有率、幅值與相位。在測量精度上，電壓、電流最大允許誤差均為 ±0.5%，頻率最大允許誤差 ±0.02Hz，頻率測量范圍 42.5Hz-57.5Hz，三相電壓負序不平衡度最大允許誤差 ±0.2%，三相電流不平衡度最大允許誤差 ±1%，閃變最大允許誤差 ±10%，電壓波動最大允許誤差 ±5%，諧波測量精度達到 S 級標準。

測控功能方面，裝置支持 12 路開入量遙信采集，默認采用無源接點，可選配 DC220V/DC110V 有源接點；可實現斷路器遙控分合操作；能記錄遙信事件、保護事件 SOE、遙控事件、自檢事件、功能事件及電壓波動等信息，事件順序記錄站內分辨率≤2ms，遙控正確率達 100%。

在設計上，裝置體現出人性化特點。采用全漢化菜單顯示，操作簡便、易于學習；各路保護交流量、測量交流量及 P、Q 參數可通過軟件自動校準；提供多對跳閘輸出接點及信號輸出接點，輸出接點邏輯可靈活設置；支持獨立整定 4 套保護定值，定值區之間切換復制安全簡單。同時，裝置具備高可靠性，擁有優異的抗干擾性能，組屏或安裝于開關柜時無需額外安裝抗干擾模塊。
