YBKJ-980（DG 型）電能質量在線監測裝置：功能與應用解析

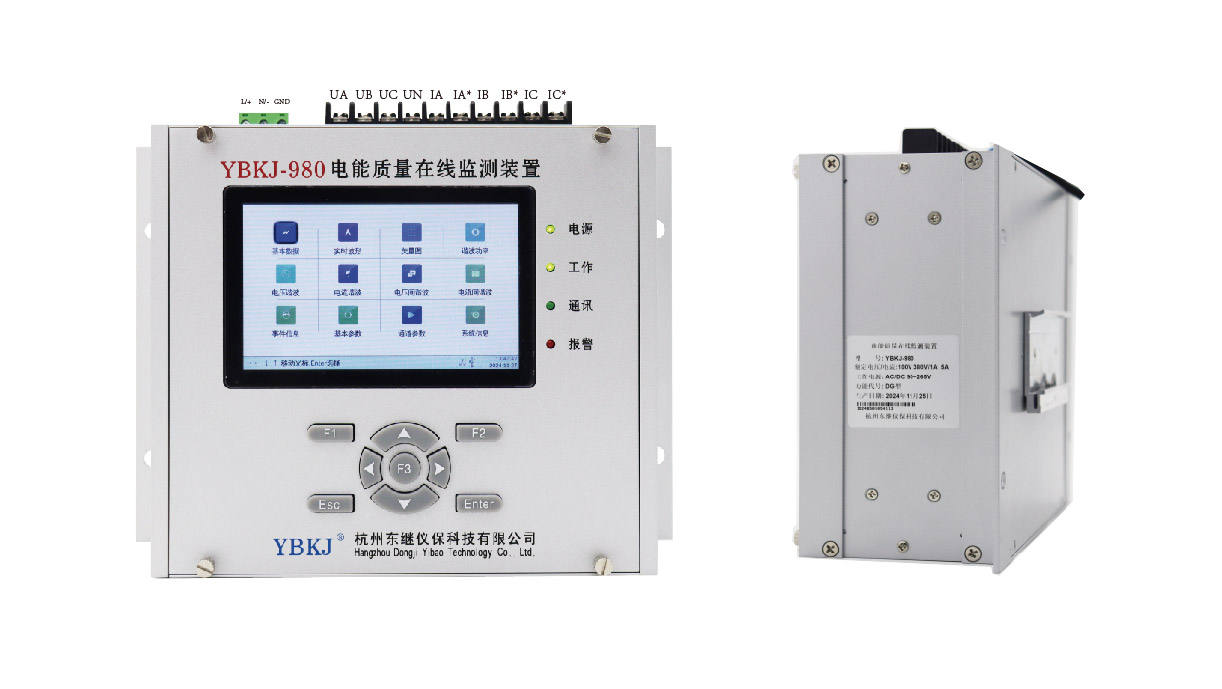

在電力系統朝著智能化、高效化發展的當下，電能質量問題愈發受到關注。杭州東繼儀保科技有限公司研發的 YBKJ-980（DG 導軌型）電能質量在線監測裝置，憑借先進技術與全面功能，成為保障電網穩定運行的重要設備。

從核心架構來看，該裝置采用 ARM 加 DSP 數據采集板模式，硬件實力強勁。DSP 負責數據采集，搭配 16 位同步采樣高速 A/D 轉換器，采樣率達 25.6KHz，每周波采樣 512 點，實測精度符合電能質量監測指標國家標準 A 級要求；ARM 則承擔數據計算、統計、顯示等任務，搭載 LINUX 嵌入式操作系統，以 C++ 高級語言編程，保障系統高可靠性與高移植性。同時，硬件鎖相環技術實現頻率自動跟蹤，避免電力系統頻率變化對監測指標的影響，四層 PCB 工藝與 SMT 工藝的運用，也讓裝置電磁兼容能力達到國內先進水平。

功能層面，裝置監測范圍全面，覆蓋基本與高級電能質量指標?；局笜?biāo)包括電網頻率、三相基波電壓電流有效值、有功無功功率等，還能監測電壓偏差、三相不平衡度等；高級指標涵蓋間諧波、電壓波動與閃變，以及電壓驟升、驟降、短時中斷等暫態擾動。在數據處理與存儲上，裝置配備大容量存儲空間，內置 TF 卡可保存最長 1 年歷史數據，按 “先進先出” 原則更新，同時具備在線統計功能，可統計分鐘內監測指標的三秒平均值。顯示與操作方面，5 英寸彩色 LCD 顯示屏（分辨率 800*480）能圖形化呈現數據，面板 9 個按鍵與四個 LED 信號燈，方便用戶進行查看、設置等操作，且參數設置有密碼保護，確保安全性。通訊與對時功能也十分出色，支持工業以太網（100Mbps）、RS485、USB 等多種通訊接口，可與遠方管理中心交互數據，還具備網絡對時與 B 碼對時功能，保證時鐘準確性。

安裝與使用上，裝置安裝方式靈活，標配壁掛安裝，可選配導軌安裝，手冊中提供了詳細的安裝尺寸示意圖與端子示意圖，方便現場部署。現場接線支持三相四線、三相三線等多種方式，電壓信號可通過電壓互感器輸入或直接輸入，電流信號由電流互感器輸入，接線時需嚴格參照?qǐng)D示，避免誤接。使用時，接通電源后設備自動進入主界面，用戶可通過按鍵在主菜單中選擇 “基本數據”“實時波形”“事件信息” 等功能模塊，查看對應數據。如在 “事件信息” 模塊，可查看最新 50 條事件記錄，按 F2、F3 鍵還能查看 ITIC 曲線與 SEMI F47 曲線，輔助分析事件影響。

YBKJ-980（DG 型）電能質量在線監測裝置以精準監測、穩定性能與便捷操作，為電力系統電能質量監測提供有力支持，用戶在使用過程中，需嚴格遵循手冊指導，確保設備充分發揮作用，助力電網安全、經濟、可靠運行。
